宏观特征

金属的断裂有脆性断裂和韧性断裂。如果断裂发生后，断面颈缩明显，就是韧性断裂，反之就是脆性断裂。图1为韧性断裂，图2为脆性断裂。

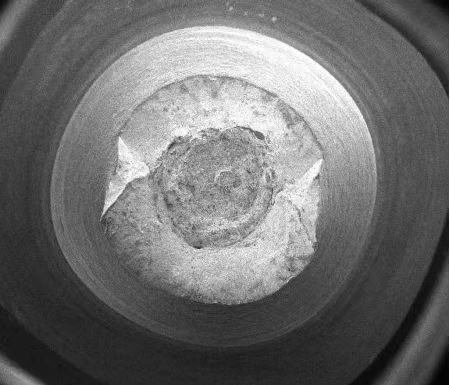

图1

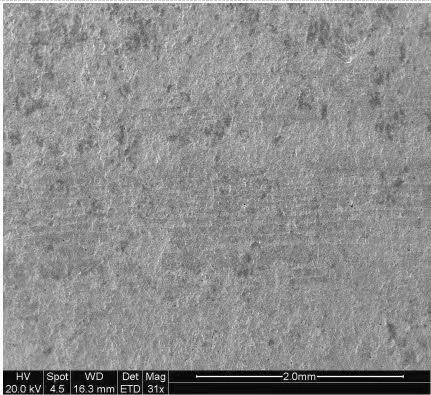

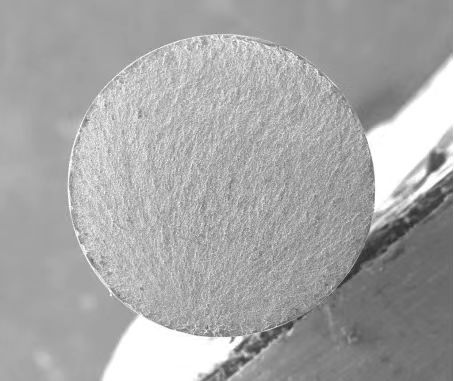

图2

微观特征

微观形貌，有沿晶特征，解理特征和韧窝特征。前两种属脆性断口，后一种属韧性断口。

沿晶断口是由于晶界结合力比较弱，在外力作用下沿晶界发生分离。解理断口是沿特定的晶面分离。体心立方晶系一般沿{100}面解理，有时也沿{110}、 {112}、 {111}等晶面解理。密排六方晶体一般沿{0001}发生解理。面心立法滑移系较多，一般不发生解理断裂。韧窝断口则是由位错滑移导致的撕裂。

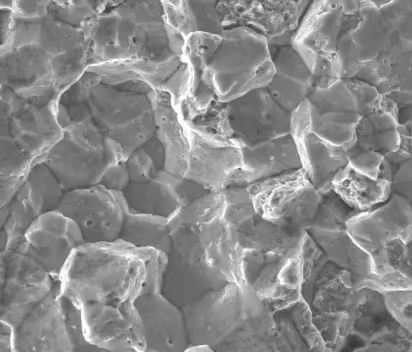

图3

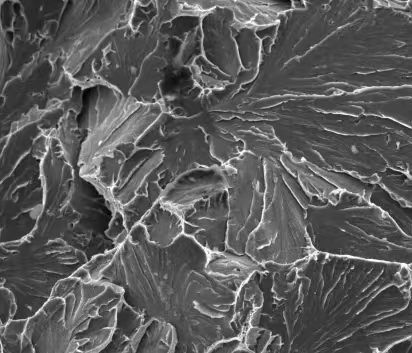

图4

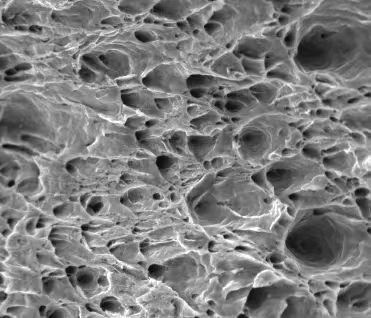

图5

还有一种疲劳断口，也是属于低应力脆断。在扫描电镜下较高倍数观察，可见疲劳辉纹，见图6。

图6

根据断口特征可以推知材料断裂性质，从而判断断裂原因，因此断口学在失效分析中具有重要意义。

转载请注明出处。
